工作原理

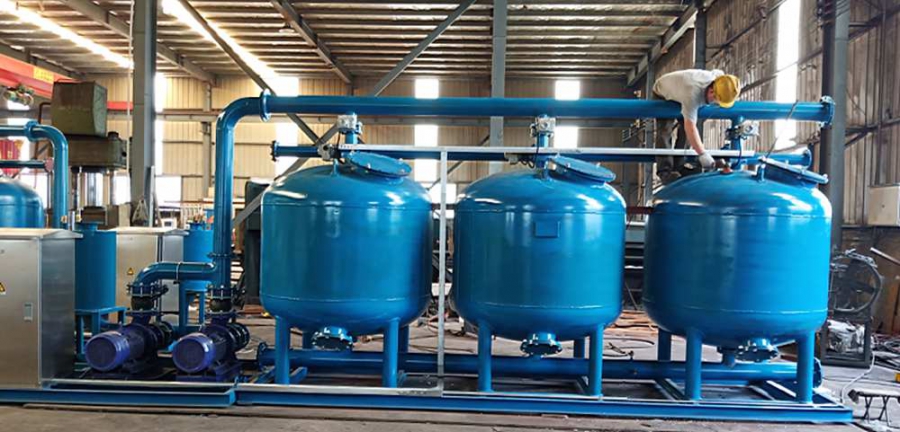

 淺層砂過濾器，由若干個過濾單元并列組合而成。當系統處于過濾狀態時,未經過濾的水通過自行研制獨特的布水器均勻布水,水以層流狀態通過濾器內的填料層(精制均粒石英砂/石榴石)。當水流過填料層時,雜質被截留在填料層內。過濾器底部有多個均勻分布的集水器,將過濾后的水均勻地收集并引出,平流過濾,可以使過濾器在高流速下過濾,仍可達到較好過濾的效果。

反洗狀態：

隨著雜質在填料層中不斷聚積,內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值時,系統將自動激活定壓裝置使其轉換至反洗狀態,當此臺反洗結束，水力閥改變給水方向從而實現逐臺反洗,更便于清洗聚積起來的雜質。

當系統處于反洗狀態時,過濾仍然繼續,其中要進行反洗的標準單元砂缸不進行過濾,系統中其它標準單元砂缸仍然在過濾。過濾后的清潔水部分用來反洗標準單元砂缸,其余仍送到用戶處。反沖洗污水則通過水力閥的反洗排水口被排出。在高速砂缸高效過濾系統中,特殊的集水器設計可使填料之間填料相互搓洗,最大限度地提高反沖洗效率,減少所需的反洗水（清潔水）,同時反洗時沒有跑料現象。一個標準單元砂缸反洗為2-3分鐘,反沖洗結束，標準單元砂缸內部壓頭損失減小到合理范圍,定壓裝置給出復原信號，水力閥恢復到過濾狀態,下一個標準單元砂缸則準備進入反洗狀態。

淺層砂過濾器應用

在生產和生活的各個工況中，我們經常會用到過濾系統。常用的過濾系統按不同的使用要求主要有壓力式過濾器、網式過濾器、膜過濾器、濾料式（填料介質式）過濾器、濾芯式過濾器、袋式過濾器等等。這些過濾裝置應用于不同的工作狀況條件，具有各自的優點。在一些流量較大，過濾速度較快的以下應用場合可采用淺層砂過濾器?？蓮V泛應用于工業、商業領域，如食品、紡織、冶金、塑料、醫藥、建材、造紙、工業及商業建筑的暖通空調系統。

三、產品特點

1.體積小、易安裝、節省空間。

·占地面積極小，可室內室外安裝，適應性強；

·結構緊湊、節省空間

·產品防腐性能好、室內外均可安裝

2.設備防腐性能好，適用壽命長。

3.過濾水量大，過濾效果好

·過濾流速快，正常濾速可在40m/h左右，根據水質可達60m/h；過濾器反洗采用產品水，且不必設增壓泵和反洗泵；反洗歷時2-3min，反洗水量<3m³。

·過濾精度高，滿足用戶進水濁度:50~150mg/l；出水濁度：20mg/l。

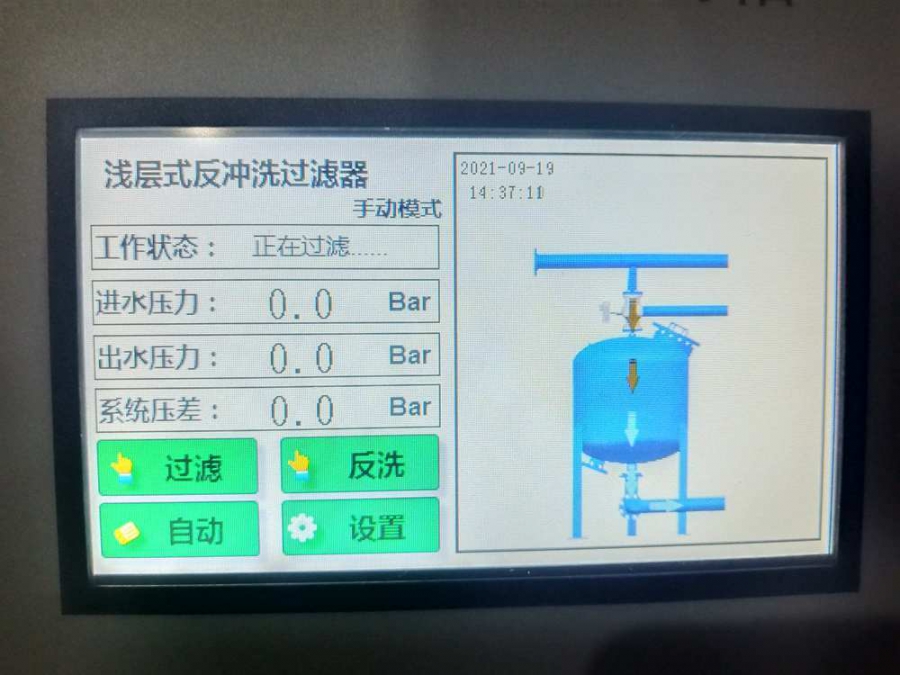

4.反洗方式：手動，時間，壓差。

5.供水不間斷；該設備反沖洗時，過濾過程同時進行，系統照常供水。

6.采用獨特的布、集水裝置

由于該過濾系統獨特的布水系統及分布非常均勻的集水器使得在整個過濾過程水流呈層狀流，過濾砂床平面在過濾過程中始終平整，出水水質穩定。

7.采用精制優選石英砂或石榴石作為過濾介質。

根據水質情況進行選擇，濾料粒徑最小可0.16mm的均質濾料。

8.長期運轉費用低，省電、省水、省維修費用。

省電：砂過濾罐的反沖洗不是同時進行，而是在系統正常運轉情況下，逐個輪流反沖洗，不需要考慮設置反沖洗水泵。

   省水：系統由于其獨特的補水器及集水器，統一規格罐體，使得反沖洗時不需要壓縮空氣就能使介質層非常均勻的膨脹進行有效地反沖洗。反沖洗所用的水是過濾過的清潔水，故所消耗的反沖洗水量小。單個罐的反沖洗水量僅為1m³/分，反沖洗時間為2-3分鐘。

淺層砂過濾器主要是用于工業領域循環水，給水，和廢水的過濾。HGBMF的介質過濾系統利用深層介質，能有效地去除顆粒物和降低濁度。若裝上特定的濾料，例如活性炭，沸石等，還可以吸附去掉相應的有機物，離子等。系統中的流化裝置（底部排水裝置）能流化過濾介質，清除被截留在介質上的污染物，并將其排出，得到徹底清洗。

淺層砂過濾器性能指標

過濾器容器：環氧碳鋼；非ASME；50psig（0.345Mpa），具有手動和自動空氣排放口，進口和排放口 100和150psig (0.69和1.03Mpa)，ASME代碼標志；

布水裝置：80PVC上排水裝置，下排水裝置；

濾料： Unigran 85 (10微米) Unigran 55(5微米)和Unigran20（0.45微米）；

反洗啟動 ：

自動：24小時/7天時鐘，壓差開關和手動按鈕；

手動：控制桿 BMS遠程控制；

反洗水源：水塔/系統水或者市政水/外部水源 自動選擇雙重水源；

反洗時間：3分鐘（可調節時鐘）；

外部管線：80 PVC 環氧碳鋼或304不銹鋼；

泵/電動機：獨立水泵；

控制閥：堞閥，閥體為環氧鑄鐵，閥板為鑄鐵包尼龍11，EDPM 密封水力閥；

閥動：帶失效保護裝置的氣動薄膜執行機構 電動執行機構；

電控裝置：電源開關，過載熱保護器，有保險絲保護的變壓器 其他按要求制作；

電源：標準電壓，50或60Hz （單相或三相）；

基礎/導軌：環氧碳鋼－橫梁基礎
